樂凱化學車間

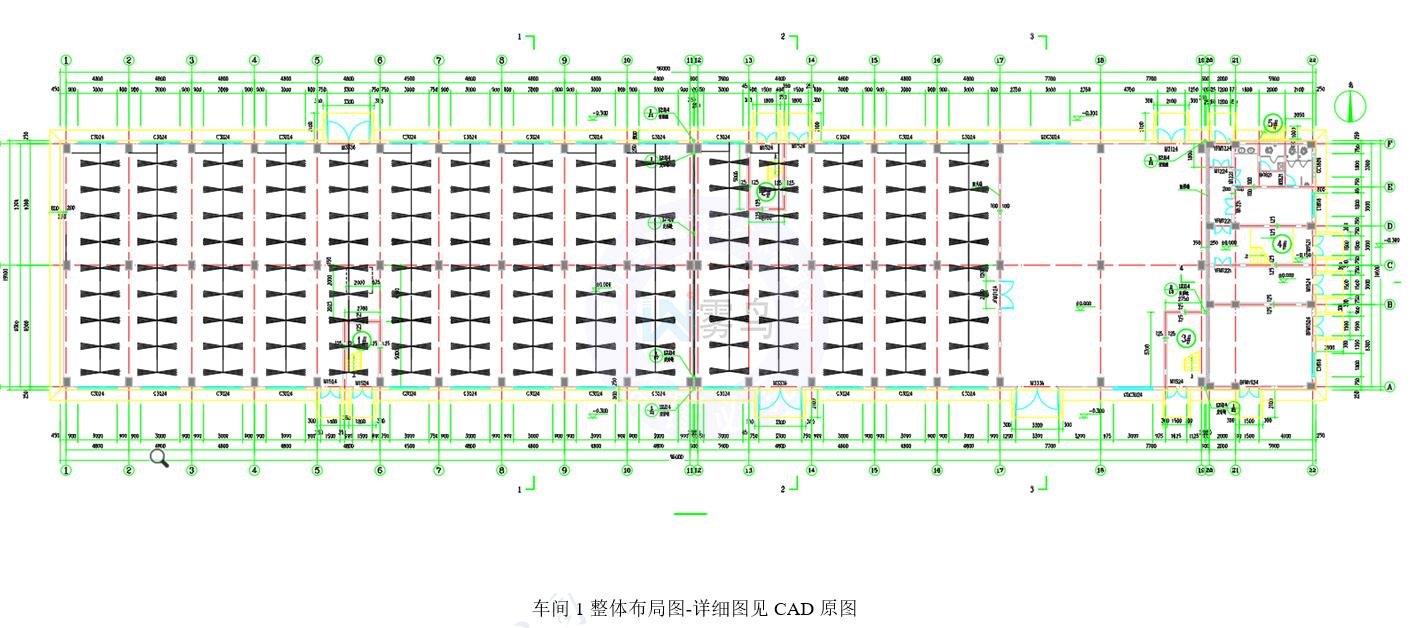

噴霧加濕系統解決方案每個車間布局270只噴嘴，噴嘴間距設計20米1個點位，每個點位設計2只霧化噴嘴，噴嘴采用防滴水設計霧化噴嘴，型號為KEFOO-FDL02，流量為80ml/min，單個車間總1分鐘總加適量為：21.6L/min
設計說明：
1、在噴霧機組邊要求水電到位，(供電380V;市政水大于2KG壓力)。
2、輸出管線材質： PA管線（∅9.52mm）；耐壓：11Mpa。
3、機組: 尺寸:800mm*600mm*1000mm；
主機型號：KEFOO-2510-4B，單臺功率4KW 內部系統構成:水處理裝置(二X過濾）、高壓裝置、自動控制系統、防雨隔音機柜；
電源:380VAC,50Hz； 水源:市政用水； 水源水壓:>2KG；
工作參數
額定壓力：4-6Mpa； 運行方式：連續運轉時間24小時間歇制;
流量功耗比：0.35t/度;工作噪音：<50分貝； 高壓驅動電機散熱方式：水冷直排式；
4、配件材質：
高壓管道： PA管，其耐壓等X＞1500psi；
高壓配件：
配件連接方式：卡套鏈接、快速連接設計；
安裝隱藏固定：通過填土回埋。
使用壽命：50年
5、噴霧噴頭：
基體材質：合金材質 ；
噴口孔徑：0.2mm；
霧化方式：純物理霧化，旋流式；
霧化顆粒粒徑：大于80%<1µm； 工作流量：0.05kg/30秒 ；
連接方式：快接式連接、自帶高壓密封。
使用壽命：10000小時零磨損。
霧化量：2立方米/單元/30秒（0.05kg)。
6、機組控制系統：整套主機設備智能控制系統組成，設備均安裝在密封機箱內，內外防雨機柜；可24小時自動循環控制，降低人工成本和能源成本。
7、內置高壓泵：采用了意大利泵機作為冷霧的動力來源。該泵采用科技的水利模型，結構組合設計獨特，高效節能，性能可靠，為整個系統的安全高效運行提供有效保障。
8、機組放置位置由甲方指定并提供。
|
1 |
集成噴霧主機 |
型號：KEFOO-2510-4
意大利HAWK泵頭，380V，50Hz，4KW， 25L/min， 40-80公斤壓力，手/自動控制（雙時間控控制），二X水處理，戶外防雨降噪機箱，漏電保護，缺水保護，過載保護，短路保護，延時停機保護，無水箱設計防止漏水現象 |
2 |
|
2 |
防滴水霧化噴嘴 |
KEFOO-FDL2 |
540 |
|
3 |
噴嘴卡套底座（雙） |
KEFOO-KTS120，銅合金材質，卡套結構 |
510 |
|
4 |
末端底座（雙） |
KEFOO-KTMS120，銅合金材質，卡套結構 |
30 |
|
5 |
高壓三通 |
KEFOO-KTS，銅合金材質，卡套結構 |
30 |
|
6 |
高壓彎頭 |
KEFOO-KTM，銅合金材質，卡套結構 |
10 |
|
7 |
高壓管 |
KEFOO-PA9.52，材質進口尼龍管 |
1000 |
|
8 |
固定R卡 |
KEFOO-R9 |
1000 |
|
9 |
綜合運輸及保險 |
|
1 |
總結：樂凱化學車間噴霧加濕系統解決方案，霧鳥噴霧系統技術專注于噴霧降塵、加濕、除臭、降溫等領域，專業于樂凱,化學,車間,噴霧,加濕,系統,解決方案,領域，有全自動噴霧設備，生產廠家可定制貼牌，針對環境治理有豐富經驗。
